A vegyi feldolgozási környezetek eredendően illékonyak. A gyúlékony oldószerek, reaktív intermedierek és éghető por jelenléte azt jelenti, hogy még egy pillanatnyi oxigén behatolása is egy lezárt edénybe, csővezetékbe vagy tárolótartályba katasztrofális következményekkel járhat. A hagyományos tűzoltási és robbanásmegelőzési módszerek – szellőztetés-szabályozás, földelési rendszerek, szikramentes berendezések – a gyújtóforrásokat kezelik, de magát az oxidálószert nem szüntetik meg.
Az inertgáz-takaró a probléma gyökerénél kezeli. Az oxigént inert közeggel – jellemzően nitrogénnel – az égés fenntartásához szükséges küszöbérték alá (általában 8 térfogat% O2 alatt van a legtöbb szénhidrogén környezetben) a létesítmények a robbanásveszélyes légkört kémiailag közömbössé tehetik, függetlenül a gyulladás kockázatától. Ezt a megközelítést egyre inkább kodifikálják az olyan nemzetközi szabványok, mint az ATEX, az IECEx és az NFPA 69, amelyek ma már kifejezetten elismerik, hogy a folyamatos inert az elsődleges robbanásmegelőzési módszer, nem pedig kiegészítő intézkedés.
Az időszakos nitrogénpalack-szállítástól a helyszíni folyamatos termelésig tartó evolúció szerkezeti elmozdulást jelez a vegyi üzemek e kihíváshoz való közelítésében – és ennek az átmenetnek a középpontjában a PSA nitrogéngenerátorok állnak.

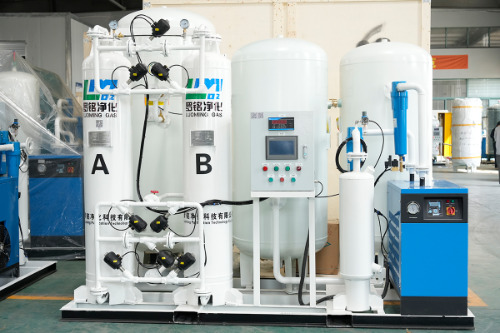

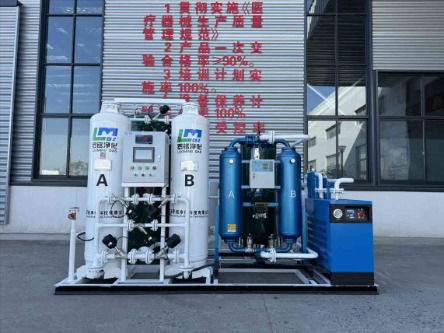

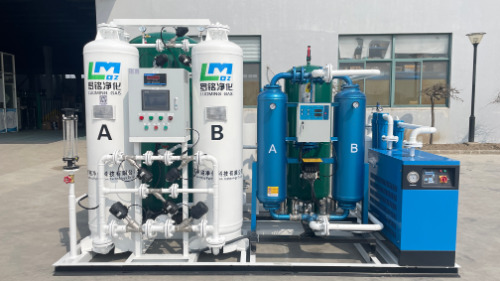

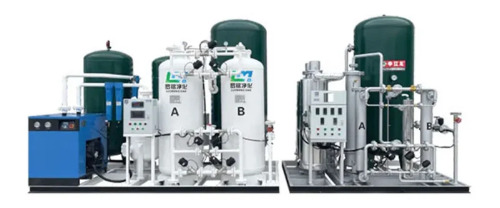

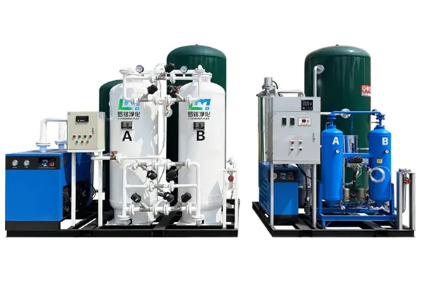

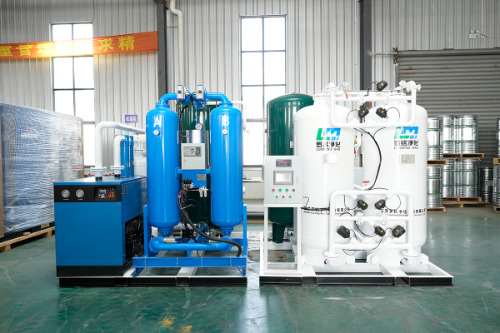

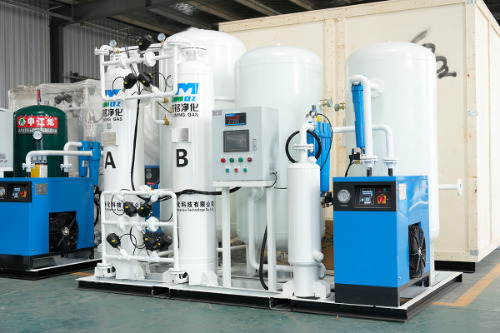

A nyomásingadozású adszorpció (PSA) egy gázleválasztási eljárás, amely az anyagok – leggyakrabban szénmolekuláris szita (CMS) – eltérő adszorpciós affinitását használja ki oxigén- és nitrogénmolekulákhoz, változó nyomásviszonyok mellett. Egy tipikus kéttornyos PSA rendszerben:
A vegyi robbanásbiztos zónákhoz tervezett modern PSA rendszereket úgy tervezték, hogy a nitrogén tisztaságát 99,0% és 99,999% között , az áramlási sebesség néhány Nm³/h-tól kis reaktoroknál több ezer Nm³/h-ig skálázható finomítói léptékű öblítő- és takarórendszerekhez. Lényeges, hogy a tisztasági szint valós időben állítható – így a kezelők 99,5%-ra tárcsázhatnak általános öblítési alkalmazásokhoz, vagy 99,99%-ra növelhetik oxigénérzékeny katalizátorvédelem esetén a termelés leállítása nélkül.
| Alkalmazási forgatókönyv | Megkövetelt N₂-tisztaság | Tipikus áramlási tartomány |
|---|---|---|
| Tárolótartály takaró | 99,0% – 99,5% | 10 – 500 Nm³/h |
| A reaktor inertizálása és öblítése | 99,5% – 99,9% | 50 – 2000 Nm³/h |
| Katalizátor védelem | 99,99% – 99,999% | 5 – 200 Nm³/h |
| Csővezeték öblítés és üzembe helyezés | 99,0% – 99,5% | 100 – 5000 Nm³/h |
Integrálása a PSA nitrogén generátor Az ATEX 1. zóna vagy 2. zóna (vagy észak-amerikai keretek között NEC I. osztály, 1/2. osztály) besorolású veszélyes területre való bejutás többet jelent, mint egy műszakilag megfelelő gép kiválasztását. A telepítésnek egyszerre meg kell felelnie a folyamatmérnöki követelményeknek és a területbesorolási korlátoknak.

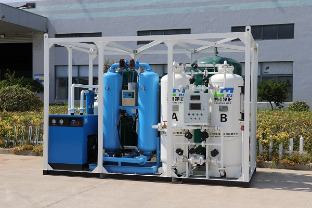

A legtöbb telepítésnél maga a PSA generátor a veszélyes zónán kívül van elhelyezve – biztonságos területen vagy túlnyomásos zárt térben – úgy, hogy csak a nitrogénszállító csővezeték kerüljön be a minősített területre. Ez az elrendezés szükségtelenné teszi a generátor teljes csúszótalpajának tanúsítását a robbanásbiztos szolgáltatás érdekében, csökkentve a tőkeköltséget és egyszerűsítve a karbantartáshoz való hozzáférést. Ahol a helyszíni korlátok nem teszik lehetővé a távoli elhelyezést, Ex-besorolású burkolatokat (alkatrészkategóriától függően Ex d, Ex p vagy Ex e) használnak az elektromos alkatrészek, például a vezérlőpanelek, mágnesszelepek és érzékelők védelmére.
A vegyi robbanásbiztos zónában vagy annak közelében működő PSA nitrogéngenerátort valós idejű oxigénelemzővel kell integrálni – mind a generátor kimeneténél, mind a folyamat kritikus szállítási pontjain. Ha a kimenet tisztasága a beállított érték alá esik (például a CMS leromlása, a kompresszor hibája vagy a rendellenes keresletcsúcs miatt) az automatikus elterelő szelep a megfelelő nitrogént átirányítja a légtelenítéshez, ahelyett, hogy a védett zónába engedné. Ez az oxigéntisztaságú retesz minden IEC 61511 szabványnak megfelelő biztonsági műszeres rendszer (SIS) architektúrában kötelező funkció.
A kémiai folyamatok ritkán állandósult állapotúak. A szakaszos reaktorok be- és kirakodása; a tárolótartályok a hőmérséklet és a termékszint változásával lélegeznek; a tisztítási sorozatok nagy mennyiséget fogyasztanak rövid sorozatokban. Az ezekhez a környezetekhez tervezett PSA-rendszerek változtatható frekvenciájú hajtásokat (VFD) tartalmaznak a légkompresszoron, és a puffertartály méretét úgy tervezték, hogy a csúcsigényt tisztasági eltérések nélkül elnyeljék. Az eredmény egy olyan rendszer, amely dinamikusan reagál a folyamatigényekre, miközben fenntartja a állandó pozitív nyomású nitrogén takaró — alapvető követelmény a levegő behatolásának megakadályozására nyomáscsökkentési események során.
Történelmileg a vegyipari létesítmények ömlesztett folyadékszállításból vagy nagynyomású palack-elosztóból szerezték be a nitrogént – ez a modell az ellátási lánc kockázatát és jelentős életciklus-költségeket is bevezet. A folyamatosan 500 Nm³/h nitrogént fogyasztó létesítmény öt éven keresztül lényegesen többet költ a szállított gázra, mint egy egyenértékű PSA rendszer tőke- és működési költségére. A független életciklus-elemzések következetesen azt mutatják megtérülési idő 18-36 hónap közepes és nagy vegyipari üzemek esetében, amelyek áttérnek a szállított nitrogénről a helyszíni PSA-termelésre, és ezt követően folyamatosan 40–70%-os megtakarítást érnek el a nitrogénköltségeken.
A közvetlen költségeken túl a helyszíni előállítás kiküszöböli az ömlesztett folyékony nitrogén tárolásával kapcsolatos biztonsági és logisztikai kockázatokat – ideértve a kriogén égési veszélyeket, a nyomáscsökkentési eseményeket és a szállítási ütemtervtől való függőséget, amelyek a termelés leállását kényszeríthetik ki. Azoknál a robbanásbiztos zónáknál, ahol a nitrogén elérhetősége a biztonság szempontjából kritikus eszköz, nem pedig opcionális folyamatbemenet, ez az ellátási rugalmasság vitathatatlanul értékesebb, mint a költségmegtakarítás önmagában.
A modern PSA-egységek távfelügyeleti képességekkel is rendelkeznek – tisztasági, áramlási, nyomás- és berendezés-egészségügyi adatok továbbítása az üzemi DCS- vagy SCADA-rendszerekhez –, amely lehetővé teszi a prediktív karbantartást és csökkenti a nem tervezett leállást. CMS ágy élettartam, jellemzően 5-10 év megfelelő működési feltételek mellett tovább bővíthető a beszívott levegő szűrésével és a nedvesség szabályozásával, így a PSA nitrogéngenerátorok a vegyi üzem eszközportfóliójának legalacsonyabb karbantartást igénylő közművei közé tartoznak.
A szigorúbb szabályozási szabványok közelítése, a robbanásbiztos vegyi létesítményekre vonatkozó növekvő biztosítási követelmények, valamint a modern PSA technológia bizonyított megbízhatósága hatékonyan új alapvonalat teremtett az inert gázok védelmében. Azok a létesítmények, amelyek még mindig rendszeres nitrogén-öblítésre, kézi palackcserére vagy alulméretezett takarórendszerekre támaszkodnak, egyre inkább nem felelnek meg – nemcsak a külső szabványoknak, hanem a biztosítók és a vállalati EHS-funkciók belső kockázattűrési keretrendszerének is.
Ami napjainkban a vegyi robbanásbiztos zónák kategóriájában a legjobb PSA nitrogénvédelmi rendszert megkülönbözteti:
Mivel a vegyipari létesítményekre egyre nagyobb nyomás nehezedik a proaktív robbanáskockázat-kezelés bemutatására – a szabályozó testületek, a biztosítók és egyre inkább az ellátási lánc auditját végző downstream ügyfelek részéről –, a PSA nitrogéntermelői a költségoptimalizáló eszközről a folyamatbiztonsági infrastruktúra alapvető elemévé váltak. A viszonyítási alap eltolódott: a folyamatos helyszíni inertgáz elleni védelem már nem a prémium opció. Ez az elvárt szabvány.
